一、HEP型閥門定位器 產品概述
HEP型單作用電-氣閥門定位器（包括：HEP-15隔爆型、HEP-16本安型、HEP-17防水型）是CV3000系列新型調節閥的主要附件。
HEP型單作用電-氣閥門定位器（包括：HEP15隔爆型、HEP16本安型、HEP17防水型）的作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號，而且具有閥門定位功能，即克服閥桿摩控力，抵消被調價質壓力變化而引起的不平衡力，從而使閥門開度對應于調節裝置輸出的控制信號，實現正確定位。由于本定位器具有防爆結構，故能使用于易爆危險場所。
|
|
|---|---|

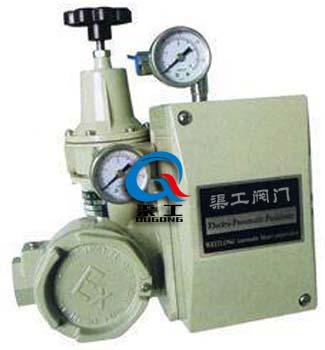

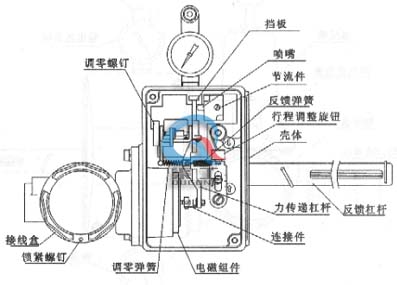

| HEP型閥門定位器 | HEP型閥門定位器 (結構圖) |
二、HEP型閥門定位器 主要技術參數
(1)、精度：小于全行程±1%。
(2)、回差：小于全行程1%。
(3)、死區：小于全行程0.4%。
(4)、特性：線性(可改變成快開、等百分比特性)。
(5)、氣源壓力：0.14-0.16MPa 0.17-0.5MPa。
(6)、上限流量：140NL/min(當氣源壓力在0.14MPa時)。
(7)、耗氣量：5NL/min(當氣源壓力在0.14MPa時)。
(8)、環境溫度：-25℃～+55℃。
(9)、環境濕度：10-90%RH。
(10)、上限行程速度：4mm/秒(配ZH -22執行機構時)。
(11)、輸入阻抗：250 Ω(4-20mADC) 100Ω(10-50mADC)。
(12)、電氣連接：G1/2螺紋。
(13)、氣管連接：卡套式氣管接頭(φ6或φ8)。
(14)、防爆(防護)型式(等級)：隔爆型d(Diibt6)，本質安全型 i(iaIICT6)
(15)外殼材料：鋁合金 噴朔工藝處理
(16)外形尺寸：392.5*141.5*231(mm)(長*寬*高)
(17)重 量： 3.5kg
三、HEP型閥門定位器 主要性能指標
1、引進國外設計，具有可靠性高、體積小、重量輕等特點。
2、磁電組件部分動圈結構，穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕采用手輪式，調整方便、并帶有鎖定裝置。
5、配有與多類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。
7、結構緊湊、精密：本產品零部件精密壓鑄，外形及內部結構制作工藝，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和噴塑工藝處理.
8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。
綜合以上技術性能特點，故HEP系列定位器可適用于多種類型單.雙作用，正.反作用的多類氣動執行器要求。
四、HEP型閥門定位器 訂貨須知
訂貨時請說明：（訂貨時應根據用戶使用條件要求，按產品選型樣本暨使用說明書）
1、商標型號：例：渠工HEP-15。 作為提供用戶的常規型標準產品；同時建議訂購使用與本定位器配（套）合工作的QFHA壓力器（過濾器，減壓器）。附：訂貨一般只要僅寫上或報上商標型號（例：HEP-15）即可正常供貨。
2、輸入信號范圍，防爆（防護）型式（等級）
3、作用型式：（單作用不是雙作用）；動作型式（直行程還是角行程）附：本定位器作用方式，正反作用可方便調換校整，正反作用不必注明，常規型以正作用提供。
4、凸輪特性（一般調節閥凸輪特性為線性，不必注明，等百分比和非線需特注）
5、執行機構行程（如用戶需100mm或超過100mm行程調節閥配套時，訂貨需注明）
6、附件：（常規的附件可隨定位器提供）非常規附件安裝聯板，運動聯板組件是否要，要請?zhí)峁﹫?zhí)行機構型號，氣管外徑。
7、1/3、1/4斷幅用戶必須注明。
