一、YT1000電氣閥門定位器 產品概述
電-氣閥門定位器YT-1000系列產品是從控制系統結婚搜4-20mA直流電流信號，精密調節閥門的開度的裝置，YT-1000系列電氣定位器與氣動調節閥配套使用，構 成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動 調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度 進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定 位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。
|
|
|---|---|

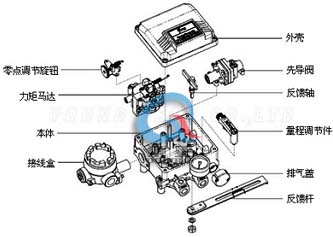

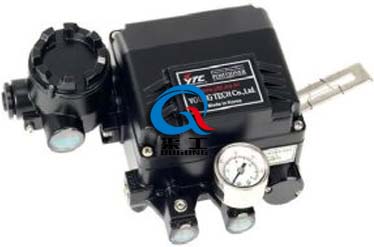

| YT1000電氣閥門定位器 | YT1000電氣閥門定位器 (結構圖) |
二、YT1000電氣閥門定位器 產品特點
具有高抗振性（在5~200Hz時無影響）。
電氣接口均為多孔形式，便于任意方向連接。
調校簡單，易于實現正、反作用的轉換對于小型執行機構，
通過調節氣孔流量可消除振蕩現象。
不需要換零部件即可完成1/2等分控制。
設計為部件組合式結構，便于維修和保養。v 易于反饋連接。
空氣消耗低。
三、YT1000電氣閥門定位器 主要技術參數
|
型 號 項 目 |
YT-1000L | YT-1000R | ||
|---|---|---|---|---|
| 直行程 | 角行程 | |||
| 單作用 | 雙作用 | 單作用 | 雙作用 | |
| 輸入信號 | 4~20mA DC | |||
| 電 阻 | 250 ± 15 Ω | |||
| 供氣壓力 | 1. 4~7kgf/cm 2. (20~100psi) | |||
| 行 程： | 10~150mm 0~90 度 | |||
| 氣管接口 | PT(NPT)1/4 | |||
| 壓力表接口 | PT(NPT)1/8 | |||
| 電氣接口 | PF1/2(G1/2) | |||
| 防爆等級 | Exdm Ⅱ B(C)T6, Exia Ⅱ BT6 | |||
| 防護等級 | IP66 | |||
| 環境溫度 | -20 ℃－70℃ | |||
| 線性度 | ±1%F.S. ±2%F.S. | |||
| 滯后度 | ±1%F.S. | |||
| 靈敏度 | ±0.2%F.S. ±0.5%F.S. | |||
| 重復度 | ±0.5% | |||
| 空氣消耗量 | 3LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
| 流 量 | 80LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
| 材 料 | 鑄鋁 | |||
