一、AW氣動活塞執行器 產品概述
AW氣動活塞執行器適用與90℃回轉（1/4轉）的閥門。如球閥、碟閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門連接部采用標準ISO5211.AW/AW-S氣動執行器驅動裝置批量生產、性能優良、質量穩定。
二、AW氣動活塞執行器 標準參數
|
基本設計
|
氣動雙氣缸雙活塞拔叉式傳動機構； 型號AWxx=雙作用式； 型號AWxxS=單作用式（彈簧復位）。
|
|
回轉角度
|
雙作用式=90°； 單作用式=90°； 從兩端可調節角度-5O°+5O°。
|
|
工作環境溫度
|
-20°C—90°C。
|
|
氣源壓力
|
0.4－0.7Mpa（上限1.0Mpa ）。
|

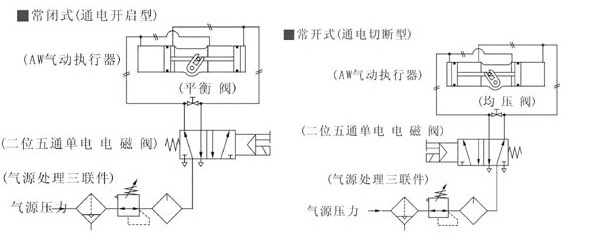

三、AW氣動活塞執行器 雙作用式配管原理
|
|
雙作用式配管原理
|
