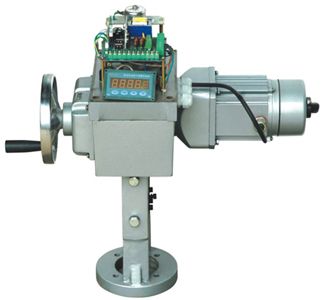

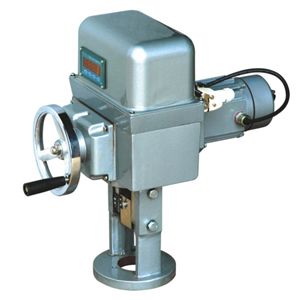

DKZ、ZKZ直行程電動執行器
一、DKZ、ZKZ直行程電動執行器 產品概述
DKZ、ZKZ直行程電動執行器，是DDZ電動單元組合儀表中的執行單元之一，DKZ、ZKZ直行程電動執行器與ZPE型伺服放大器組合接受統一的0-10mA(或4-20mA)的標準信號，將電流信號轉變成相對應的直線位移，自動操縱調節閥門，完成自動調節任務。DKZ、ZKZ直行程電動執行器配用DFD電動操作器可實現調節系統手動，自動無擾動切換。
|
|
|
DKZ、ZKZ直行程電動執行器
|
DKZ、ZKZ直行程電動執行器
|
二、DKZ、ZKZ直行程電動執行器 主要技術參數
|
反饋信號
|
4-20mA D.C或0-10mA D.C
|
|
輸入電阻
|
Ⅲ250Ω Ⅱ200Ω
|
|
輸入通道
|
3個
|
|
電源電壓
|
220V +10%/-15% 50HZ±1%
|
|
使用環境溫度
|
-25～＋70℃
|
|
使用環境濕度
|
≤95℃
|
DKZ型直行程執行機構
|
型號
|
DKZ-310/310C
|
DKZ-410/410C
|
DKZ-510/510C
|
DKZ-610/610C
|
|
推力N
|
4000
|
6400
|
16000
|
25000
|
|
行程
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
30
|
50
|
60
|
100
|
|
全行程時間
|
8
|
12.5
|
20
|
24
|
15
|
24
|
30
|
48
|
16
|
30
|
40
|
60
|
16
|
30
|
40
|
60
|
ZKZ型直行程執行機構
|
型號
|
ZKZ-310C/310CX
|
ZKZ-410C/410CX
|
ZKZ-510C/510CX
|
ZKZ-610C/610CX
|
|
推力N
|
4000
|
6400
|
16000
|
25000
|
|
行程
|
10
|
16
|
25
|
30
|
18
|
30
|
40
|
60
|
30
|
50
|
60
|
100
|
30
|
50
|
60
|
100
|
|
全行程時間
|
8
|
12.5
|
20
|
24
|
15
|
24
|
30
|
48
|
16
|
30
|
40
|
60
|
16
|
30
|
40
|
60
|
