活塞式安全泄壓閥
一、500X持壓泄壓閥 產品概述
500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。500X持壓泄壓閥利用水力自動操作，就可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可保持供水路壓力在設定的穩定值之下；做持壓閥用，可保持主閥上游水壓在設定值 ，保持主閥上游供水壓力。DN400以上使用活塞式安全泄壓閥。
500X持壓泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。
500X持壓泄壓閥主要用于高層建筑、生活區等供水管網系統及城市供水工程。
|
|
500X持壓泄壓閥
|
二、500X持壓泄壓閥 工作原理
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當入口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥入口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室減壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。
三、500X持壓泄壓閥 主要技術參數
|
公稱壓力(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
四、500X持壓泄壓閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座 閥盤
|
銅合金
|
|
密封圈 O型圈
|
丁腈橡膠
|
|
閥桿
|
2Cr13
|
|
彈簧
|
50CrVA
|
|
針型閥
|
銅合金
|
|
球閥
|
銅合金
|
|
浮球閥
|
銅合金
|
|
微型過濾器
|
不銹鋼
|

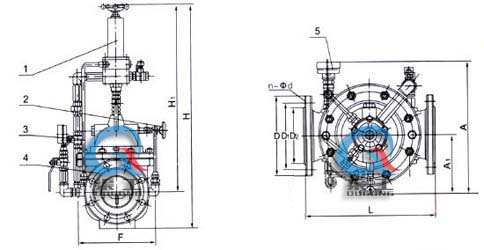

五、500X持壓泄壓閥 外形結構圖
|
|
500X持壓泄壓閥 外形結構圖(1、導閥2、針閥3、球閥4、主閥5、壓力表)
|
六、500X持壓泄壓閥 外形尺寸
|
DN
|
L
|
A
|
A1
|
H
|
H1
|
F
|
Dmm
|
D1mm
|
D2mm
|
n-Φd
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
|
20
|
180
|
330
|
130
|
550
|
460
|
116
|
105
|
105
|
105
|
75
|
75
|
75
|
58
|
58
|
56
|
4-13.5
|
4-13.5
|
4-14
|
|
25
|
180
|
330
|
130
|
550
|
460
|
116
|
115
|
115
|
115
|
85
|
85
|
85
|
68
|
68
|
65
|
4-13.5
|
4-13.5
|
4-14
|
|
32
|
180
|
330
|
130
|
550
|
460
|
116
|
140
|
140
|
140
|
100
|
100
|
100
|
78
|
78
|
76
|
4-17.5
|
4-17.5
|
4-18
|
|
40
|
240
|
345
|
135
|
610
|
516
|
170
|
150
|
150
|
150
|
110
|
110
|
110
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
|
50
|
240
|
345
|
135
|
610
|
516
|
170
|
165
|
165
|
165
|
125
|
125
|
125
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
|
65
|
250
|
355
|
140
|
625
|
520
|
180
|
185
|
185
|
185
|
145
|
145
|
145
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
|
80
|
285
|
360
|
146
|
645
|
538
|
210
|
200
|
200
|
200
|
160
|
160
|
160
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
|
100
|
360
|
400
|
156
|
750
|
596
|
275
|
220
|
220
|
235
|
180
|
180
|
190
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
|
125
|
400
|
420
|
170
|
808
|
655
|
310
|
250
|
250
|
270
|
210
|
210
|
220
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
|
150
|
455
|
435
|
186
|
864
|
710
|
355
|
285
|
285
|
300
|
240
|
240
|
250
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
|
200
|
585
|
480
|
206
|
1135
|
805
|
460
|
340
|
340
|
360
|
295
|
295
|
310
|
268
|
268
|
274
|
8-22
|
12-22
|
12-26
|
|
250
|
650
|
530
|
226
|
1185
|
855
|
500
|
395
|
405
|
425
|
350
|
355
|
370
|
320
|
320
|
330
|
12-22
|
12-26
|
12-30
|
|
300
|
800
|
575
|
246
|
1325
|
955
|
580
|
445
|
460
|
485
|
400
|
410
|
430
|
370
|
370
|
389
|
12-22
|
12-26
|
16-30
|
|
350
|
860
|
620
|
275
|
1385
|
990
|
640
|
505
|
520
|
555
|
460
|
470
|
490
|
430
|
430
|
448
|
16-22
|
16-26
|
16-33
|
|
400
|
960
|
635
|
286
|
1445
|
1030
|
715
|
565
|
580
|
620
|
515
|
525
|
550
|
482
|
482
|
503
|
16-26
|
16-30
|
16-36
|
|
450
|
1075
|
665
|
320
|
1325
|
905
|
780
|
615
|
640
|
670
|
565
|
585
|
600
|
532
|
550
|
548
|
20-26
|
20-30
|
20-36
|
|
500
|
1075
|
695
|
348
|
1430
|
960
|
830
|
670
|
715
|
730
|
620
|
650
|
660
|
585
|
585
|
609
|
20-26
|
20-33
|
20-36
|
|
600
|
1230
|
720
|
372
|
1565
|
1020
|
920
|
780
|
840
|
845
|
725
|
770
|
770
|
685
|
685
|
720
|
20-30
|
20-36
|
20-39
|
|
700
|
1650
|
770
|
422
|
1755
|
1160
|
980
|
895
|
910
|
960
|
840
|
840
|
875
|
800
|
800
|
820
|
24-30
|
24-36
|
24-42
|
|
800
|
1750
|
805
|
458
|
2230
|
1515
|
1050
|
1015
|
1025
|
1085
|
950
|
950
|
990
|
905
|
905
|
928
|
24-33
|
24-39
|
24-48
|

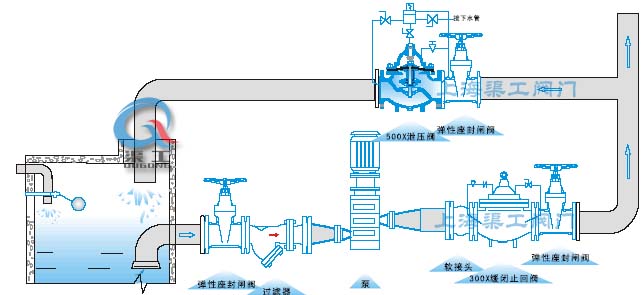

七、500X持壓泄壓閥 安裝示意圖
八、500X持壓泄壓閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
