一、二通法蘭旋塞閥 產品概述
X43W二通法蘭旋塞閥的關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。二通法蘭旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使二通法蘭旋塞閥的結構變得輕巧，但同時也產生了一定的損失。二通法蘭旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。二通法蘭旋塞閥應用于油田開采、輸送和精練設備中，同時也用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
|
|
|---|---|

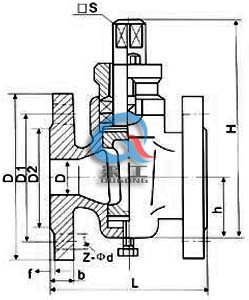

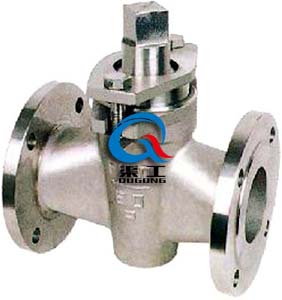

| X43W二通法蘭旋塞閥 | X43W二通法蘭旋塞閥 (尺寸圖) |
二、二通法蘭旋塞閥 主要性能參數
| 型號 | 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
|
X43W-0.6 X43W-0.6T |
0.6 | 0.9 | 0.6 | 煤氣、油品 | ≤100 |
| X43W-0.6P | 0.6 | 0.9 | 0.6 | 硝酸類 | ≤250 |
| X43W-0.6R | 0.6 | 0.9 | 0.6 | 醋酸類 | ≤250 |
| X43W-0.6C | 0.6 | 0.9 | 0.6 | 水、油品 | ≤200 |
三、二通法蘭旋塞閥 主要零件材料
| 零件名稱 | 閥 體 | 塞 子 | 填料壓蓋 | 填 料 |
|---|---|---|---|---|
| X43W-0.6 | 灰鑄鐵 | 灰鑄鐵 | 可鍛鑄鐵 |
油浸石棉盤根 柔性石墨 |
| X43W-0.6T | 鑄 銅 | 鑄 銅 | 鑄 銅 | |
| X43W-0.6P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 不銹鋼 | |
| X43W-0.6R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 不銹鋼 | |
| X43W-0.6C | 鑄 鋼 | 鑄 鋼 | 鑄 鋼 |
四、二通法蘭旋塞閥 主要連接尺寸
| 公稱通徑DN（mm） | 尺寸 | ||||
|---|---|---|---|---|---|
| L | D | D1 | D2 | Z-￠d | |
| 10 | 80 | 75 | 50 | 32 | 4×12 |
| 15 | 80 | 80 | 55 | 40 | 4×12 |
| 20 | 90 | 90 | 65 | 50 | 4×12 |
| 25 | 100 | 100 | 75 | 60 | 4×12 |
| 32 | 115 | 120 | 90 | 70 | 4×14 |
| 40 | 130 | 130 | 100 | 80 | 4×14 |
| 50 | 145 | 140 | 110 | 90 | 4×14 |
| 65 | 160 | 160 | 130 | 110 | 4×14 |
| 80 | 200 | 185 | 150 | 125 | 4×18 |
| 100 | 230 | 205 | 170 | 145 | 4×18 |
| 125 | 250 | 235 | 200 | 175 | 8×18 |
| 150 | 320 | 260 | 225 | 200 | 8×18 |
| 200 | 350 | 315 | 280 | 255 | 8×18 |
五、二通法蘭旋塞閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的二通法蘭旋塞閥型號，請按型號直接向我司訂購；
