一、高壓電站閘閥 產品概述
本公司的高溫高壓電站閘閥”也稱電站閥門，主要適用于火力電站多種系統的管路上，切斷或接通管路介質。高壓電站閘閥適用介質：水、蒸氣等非腐蝕性介質。高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，自密封設計，壓力越高，密封越好。由于性能特性、工況的不同使產品也形成了自己的特點。高壓電站閘閥在管道中一般應當水平安裝。
|
|---|

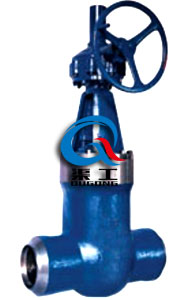

| 高壓電站閘閥 |
二、高壓電站閘閥 產品特點
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，可達到高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、材料配對，密封面高硬度及硬度差；精密研磨，光潔如鏡，耐受磨耐蝕，可增加使用壽命；
3、背密封設計，可保護密封填料，阻止跑冒滴漏；
4、高壓水強度，高壓氣體強度等多道檢測，可控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦耐腐蝕，減少啟閉力矩，操作方便；
6、采用緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減少啟閉摩擦，免除對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，可達到工況的苛刻要求；
8、嚴格手工配研，使雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60系列的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，免除咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，可以保持密封面吻合，便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越良好；
二、高壓電站閘閥 應用規范
| 設計、制造 | E101 |
|---|---|
| 結構長度 | E101 |
| 對焊連接 | 78DG ANSI B16.25 |
| 檢查和試驗 | E101 |
二、高壓電站閘閥 主要零件材料及使用范圍
| 產品型號 | Z60Y-200/250/320 | Z60Y-P 55100/140/ 170V |
|---|---|---|
| 閥 體 | 20/WCB | 12Cr1MoV/WC6/WC9 |
| 閥 蓋 | 20/WCB | 12Cr1MoV/WC6/WC9 |
| 閥 桿 | 38CrMoAlA | 38CrMoAlA /25Cr2MoV |
| 閘 板 | 20/WCB | 12Cr1MoV/WC6/WC9 |
| 螺 栓 | 35CrMoA | 25Cr2MoV |
| 適 用 介 質 | 水，汽，油品等 | 水，汽，油品等 |
| 工作溫度上限 | 450/ 425 ℃ | 552/ 570 ℃ |
四、高壓電站閘閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
