一、手動低溫閘閥 產品概述
本公司的DZ41W手動低溫閘閥有二種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計的手動低溫閘閥，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）?？蛻粲衅渌髸r(shí)也可采用金屬環連接。另一種設計形式是焊接式閥蓋，按這種設計形式的手動低溫閘閥，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲衅渌髸r(shí)也可采用透焊連接。
手動低溫閘閥壓力等級：1.6Mpa~2.5Mpa，產品規格：DN15~300mm，產品材質：碳鋼、不銹鋼、高溫鋼，適用溫度：-45℃~197℃，適用介質：乙烯、丙烯、液氮、液氫。
|
|
|

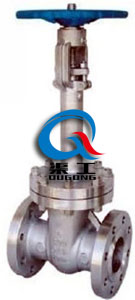

手動低溫閘閥
|

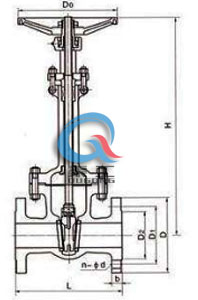

手動低溫閘閥 結構尺寸圖
|
二、手動低溫閘閥 設計標準
設計、制造及驗收按
|
JB/T 7749-95
|
|
結構長度
|
GB/T 12221-1989標準
|
|
法蘭連接尺寸
|
JB/T 79-1994標準
|
|
適用溫度
|
-46～196°C
|
|
閥門的檢驗和試驗
|
JB/T 9092-1999標準
|
三、手動低溫閘閥 主要零件材料
|
閥體、閥蓋
|
不銹鋼
|
|
閥桿
|
1Cr18Ni9Ti
|
|
閘板、閥座密封面：
|
堆焊硬質合金
|
|
閥桿螺母
|
鋁青銅
|
|
墊片
|
低溫石棉、蠟浸石棉橡膠板
|
|
填料
|
柔性石墨、聚四氟乙烯、浸四氟乙烯石棉繩
|
|
手輪
|
球墨鑄鐵或可鍛造鐵
|
四、手動低溫閘閥 主要零件材料
|
型號
|
公稱壓力
|
尺 寸
|
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
DJ41Y-16
|
1.6
|
L
|
130
|
130
|
150
|
160
|
190
|
200
|
230
|
290
|
310
|
350
|
480
|
600
|
|
H
|
320
|
326
|
350
|
412
|
420
|
471
|
500
|
550
|
590
|
652
|
820
|
920
|
|
D0
|
120
|
120
|
160
|
160
|
160
|
200
|
240
|
240
|
320
|
320
|
360
|
400
|
|
重量
|
4
|
5
|
10
|
11
|
12
|
20
|
29
|
320
|
460
|
58
|
101
|
190
|
DJ41Y-25
|
2.5
|
L
|
130
|
130
|
150
|
160
|
19
|
200
|
230
|
290
|
310
|
350
|
480
|
600
|
|
H
|
340
|
344
|
360
|
432
|
440
|
490
|
520
|
570
|
620
|
682
|
850
|
950
|
|
D0
|
120
|
120
|
160
|
160
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
|
重量
|
5
|
6
|
10
|
11
|
12
|
21
|
30
|
32
|
50
|
60
|
125
|
194
|
|
DJ41Y-40
|
4.0
|
L
|
130
|
130
|
150
|
160
|
190
|
200
|
230
|
290
|
310
|
350
|
480
|
600
|
|
H
|
340
|
344
|
360
|
432
|
440
|
49
|
520
|
570
|
620
|
982
|
860
|
952
|
|
D0
|
120
|
120
|
160
|
160
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
|
重量
|
5
|
6
|
10
|
11
|
12
|
21
|
30
|
32
|
50
|
60
|
134
|
195
|
五、手動低溫閘閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
