手動閘板閥

一、手動閘板閥產品概述

手動閘板閥別名手動插板閥，是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，手動閘板閥主要使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或切斷。
手動閘板閥結構簡單、操縱方便、重量輕、無卡阻。手動閘板閥適用于多種固體物料和50mm左右塊狀、團狀物料的輸送及流量調節。手動閘板閥安裝不受角度限制，操作方便，能看情況調整尺度。

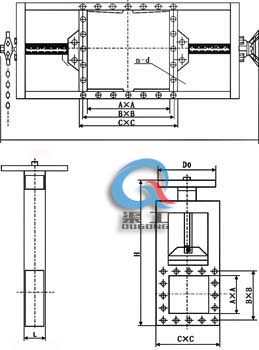

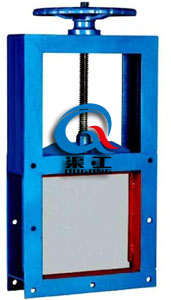

手動閘板閥,手動插板閥	手動閘板閥,手動插板閥結構尺寸圖

二、手動閘板閥外形連接尺寸

類別 Category	A×A	B×B	C×C	L	H	D0	n-d
單向 One-way	220×200	256×256	296×296	100	820	300	8-φ12
	250×250	306×306	346×346	100	930	340	8-φ14
	300×300	356×356	396×396	100	1050	380	8-φ14
	400×400	456×456	496×496	100	1140	445	12-φ14
	450×450	510×510	556×556	120	1450	530	12-φ18
	500×500	560×560	606×606	120	1610	580	16-φ18
雙向 Two-way	600×600	660×660	706×706	120	1830	450	16-φ18
	700×700	770×770	820×820	140	2130	450	20-φ18
	800×800	870×870	920×920	140	2440	450	20-φ18
	900×900	974×974	1030×1030	160	2660	450	24-φ23
	1000×1000	1074×1074	1130×113	160	2870	450	24-φ23

三、手動閘板閥訂貨須知

說明	LZD-單向	Ⅰ-手輪	鏈條節數M=0.105×-113(×是絲桿中心離地面高度)距地面小于1.7米用于手輪大于1.7米用鏈輪
	LMD-雙向	Ⅱ-鏈條

歡迎來電咨詢手動閘板閥產品詳細信息.
