D363H硬密封焊接蝶閥
一、硬密封焊接蝶閥 產品概述
D363H硬密封焊接蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。D363H硬密封焊接蝶閥其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能較好；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有能耐受高溫、高壓、耐腐蝕、不易磨損等特點。
5、傳動型式:蝸輪傳動、氣動傳動、電動傳動。
|
|
|
D363H硬密封焊接蝶閥
|

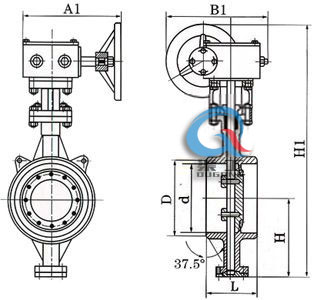

D363H硬密封焊接蝶閥 (結構圖)
|
二、硬密封焊接蝶閥 采用標準
|
焊接尺寸
|
GB1224；ANSI B16.25；DIN2559
|
|
結構長度
|
GB/T12221-1989；API609
|
|
壓力試驗
|
GB/T13927-1992；API598
|
三、硬密封焊接蝶閥 主要技術參數
|
公稱通徑DN（mm）
|
DN（100～1200）mm、in4-48
|
|
公稱壓力PN（MPa）
|
強度試驗（1.5×PN）密封試驗（1.1×PN）
|
|
適用溫度
|
碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
|
|
適用介質
|
水、熱水、蒸汽、油品
|
|
焊接標準
|
GB12224、ANSI B16.25、DIN2559
|
|
壓力等級
|
ANSI 150LB磅級/PN25
|
|
驅動形式
|
蝸輪傳動、氣動、電動
|
四、硬密封焊接蝶閥 主要零件材料
|
閥體
|
碳鋼、不銹鋼、鉻鉬鋼
|
|
蝶板
|
碳鋼、合金鋼、鉻鉬鋼
|
|
閥座
|
不銹鋼、鈷基硬質合金
|
|
軸套
|
不銹鋼
|
|
閥桿
|
不銹鋼、其它材料
|
|
填料
|
柔性石墨
|
五、硬密封焊接蝶閥 主要外形連接尺寸
|
公稱壓力
|
PN1.6
|
|
公稱通徑
|
外形尺寸（參考值）
|
重量
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
80
|
3
|
180
|
90
|
78
|
90
|
356
|
180
|
200
|
27
|
|
100
|
4
|
190
|
110
|
96
|
100
|
375
|
180
|
200
|
34
|
|
125
|
5
|
200
|
135
|
121
|
113
|
401
|
180
|
200
|
41
|
|
150
|
6
|
210
|
161
|
146
|
130
|
450
|
270
|
280
|
43
|
|
200
|
8
|
230
|
222
|
202
|
205
|
545
|
400
|
425
|
81
|
|
250
|
10
|
250
|
278
|
254
|
235
|
630
|
400
|
425
|
102
|
|
300
|
12
|
270
|
330
|
303
|
275
|
715
|
450
|
560
|
132
|
|
350
|
14
|
290
|
382
|
351
|
309
|
817
|
450
|
560
|
164
|
|
400
|
16
|
310
|
432
|
398
|
346
|
923
|
535
|
580
|
193
|
|
450
|
18
|
330
|
484
|
450
|
932
|
1059
|
535
|
580
|
238
|
|
500
|
20
|
350
|
535
|
501
|
427
|
1126
|
535
|
580
|
302
|
|
600
|
24
|
390
|
636
|
602
|
509
|
1369
|
570
|
660
|
457
|
|
700
|
28
|
430
|
726
|
692
|
572
|
1492
|
750
|
550
|
810
|
|
800
|
32
|
470
|
826
|
792
|
638
|
1622
|
750
|
550
|
1093
|
|
900
|
36
|
510
|
926
|
892
|
700
|
1924
|
750
|
550
|
1410
|
|
1000
|
40
|
550
|
1028
|
992
|
765
|
2054
|
900
|
750
|
1870
|
|
1200
|
48
|
630
|
1228
|
1192
|
860
|
2259
|
1000
|
925
|
2082
|
|
1400
|
56
|
710
|
1428
|
1392
|
986
|
2610
|
1000
|
925
|
2850
|
|
1600
|
64
|
790
|
1628
|
1592
|
1106
|
2856
|
1000
|
925
|
4235
|
|
1800
|
72
|
870
|
1828
|
1792
|
1226
|
3121
|
1100
|
980
|
5346
|
|
2000
|
80
|
950
|
2028
|
1992
|
1345
|
3385
|
1100
|
980
|
7328
|
|
公稱壓力
|
PN2.5
|
|
通徑
|
外形尺寸（參考值）
|
重量
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
80
|
3
|
180
|
90
|
78
|
90
|
356
|
180
|
200
|
38
|
|
100
|
4
|
190
|
110
|
96
|
106
|
387
|
180
|
200
|
40
|
|
125
|
5
|
200
|
135
|
121
|
122
|
413
|
180
|
200
|
60
|
|
150
|
6
|
210
|
161
|
146
|
136
|
459
|
270
|
280
|
65
|
|
200
|
8
|
230
|
222
|
202
|
215
|
585
|
400
|
425
|
85
|
|
250
|
10
|
250
|
278
|
254
|
247
|
649
|
400
|
425
|
135
|
|
300
|
12
|
270
|
330
|
303
|
288
|
771
|
450
|
560
|
175
|
|
350
|
14
|
290
|
382
|
351
|
333
|
929
|
450
|
560
|
195
|
|
400
|
16
|
310
|
432
|
398
|
359
|
993
|
535
|
580
|
295
|
|
450
|
18
|
330
|
484
|
450
|
405
|
1053
|
535
|
580
|
350
|
|
500
|
20
|
350
|
535
|
501
|
444
|
1245
|
535
|
580
|
510
|
|
600
|
24
|
390
|
636
|
602
|
521
|
1750
|
570
|
660
|
625
|
|
700
|
28
|
430
|
726
|
692
|
586
|
1519
|
750
|
550
|
925
|
|
800
|
32
|
470
|
826
|
792
|
659
|
1659
|
750
|
550
|
1260
|
|
900
|
36
|
510
|
926
|
892
|
720
|
1829
|
750
|
550
|
1790
|
|
1000
|
40
|
550
|
1028
|
992
|
780
|
1949
|
900
|
750
|
1940
|
|
1200
|
48
|
630
|
1228
|
1192
|
889
|
2243
|
1000
|
925
|
2810
|
|
1400
|
56
|
710
|
1428
|
1392
|
1000
|
2462
|
1000
|
925
|
3500
|
|
公稱壓力
|
PN4.0
|
|
通徑
|
外形尺寸（參考值）
|
重量
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
80
|
3
|
180
|
90
|
78
|
108
|
430
|
180
|
200
|
39
|
|
100
|
4
|
190
|
110
|
96
|
108
|
392
|
180
|
200
|
50
|
|
125
|
5
|
200
|
135
|
120
|
120
|
414
|
180
|
200
|
75
|
|
150
|
6
|
210
|
161
|
145
|
135
|
494
|
270
|
280
|
100
|
|
200
|
8
|
230
|
222
|
200
|
202
|
578
|
400
|
425
|
135
|
|
250
|
10
|
250
|
278
|
252
|
235
|
673
|
400
|
425
|
190
|
|
300
|
12
|
270
|
330
|
301
|
280
|
793
|
450
|
560
|
240
|
|
350
|
14
|
290
|
382
|
351
|
315
|
921
|
450
|
560
|
320
|
|
400
|
16
|
310
|
432
|
398
|
355
|
1021
|
535
|
580
|
450
|
|
450
|
18
|
330
|
484
|
448
|
370
|
1143
|
535
|
580
|
500
|
|
500
|
20
|
350
|
535
|
495
|
420
|
1192
|
535
|
580
|
560
|
|
600
|
24
|
390
|
636
|
595
|
490
|
1327
|
570
|
660
|
720
|
六、硬密封焊接蝶閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
