一、手動高溫球閥 產品概述
1、閥座：聚多年球閥經驗而設計的閥座，閥門密封好，磨擦系數低，操作力矩小、多種閥座材料、適應范圍大。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而使手柄指示的開關狀態與閥相同。
3、鎖緊裝置：為制止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，使閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，制止受壓飛出，同時可在火災后，與閥體形成金屬接觸，使閥桿密封。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"
|
|
|---|---|

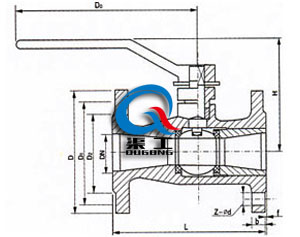

| 手動高溫球閥 (一體式) | 手動高溫球閥 (結構圖) |
二、手動高溫球閥 技術規范
| 設計依據 | 國標 | 美標 | |
|---|---|---|---|
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 |
GB/T9113 JB/T79 Hg20592 |
ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
三、手動高溫球閥 主要零件及材料
|
序號 NO |
零件名稱 | 材質 | |
|---|---|---|---|
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE、RPP | PTFE、RPP |
| 3 | 球體 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 |
A47-667 Gr.32510 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
四、手動高溫球閥 壓力試驗
| 壓力等級 | 試驗壓力(Mpa） | ||
|---|---|---|---|
| 公稱壓力（PN） | 磅級（Class） | 殼體試驗 | 密封試驗 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
五、手動高溫球閥 主要連接尺寸
PN1.6MPa 主要連接尺寸及重量：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5MPa 主要連接尺寸及重量：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
PN4.0MPa 主要連接尺寸及重量：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
PN6.4MPa 主要連接尺寸及重量：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
PN10MPa主要連接尺寸及重量：
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 |
