Z973X/H電動漿液閘閥
一、電動漿液閘閥 產品概述
本公司的Z973X/H電動漿液閘閥在生產與應用過程中不斷消化與吸收類似產品結構及制造工藝的特點。從一些細節著手，完善了電動漿液閘閥的綜合性能。電動漿液閘閥具有剛性好，流阻系數小、設計合理、結構緊湊，通道流暢等優點，密封良好、操作輕便。電動漿液閘閥主要用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。電動漿液閘閥適合于造紙行業在管道上作調節和節流使用。
電動漿液閘閥采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，有良好的密封性。在刀板上端安裝有硬聚四氟乙烯、刮泥器，可阻止粉塵砂礫等物質進入填料盒。聚膠脂或含Ni鑄鐵制成的折邊錐體安裝在電動漿液閥的入口端，可阻止顆粒物料直接沖刷在密封上，從而可改變工作條件，使使用時間增加。根據需要，可在閥體四周設置多個沖刷口，直接用空氣、蒸汽或水進行沖刷，阻止沉淀物逐漸堆積，對于輸入困難的流體適用。該閥設計緊湊、占據空間小、重量輕、易于安裝、便于維修、使用時間長。電動漿液閘閥主要應用于造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工條件苛刻的環境條件下。
|
|
|

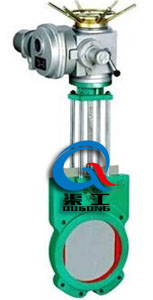

電動漿液閘閥
|

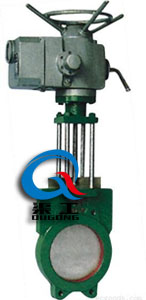

電動漿液閘閥
|
二、電動漿液閘閥 產品特點
1、采用對夾式結構，體積小，重量輕。
2、全敞開的通道，可以阻止介質在閥內沉積。
3、新研制的U型封存圈，可使閥門有良好密封性。
4、閘板的外密封 性，則是通過嵌在閥內只有彈性的密封條來實現，并可借助f螺釘，壓板進行調整。
5、流阻小。
6、安慰裝維修方便。
三、電動漿液閘閥 主要零件材料
|
閥體
|
灰鑄鐵
|
|
閘板
|
鉻鎳鈦不銹鋼
|
|
閥體密封圈
|
合成橡膠或聚四氟乙烯
|
|
閥桿
|
鉻不銹鋼
|
|
支架
|
碳素鋼
|
|
填料
|
聚四氟乙烯
|
四、電動漿液閘閥 主要設計標準
|
設計制造
|
結構長度
|
法蘭連接尺寸
|
閥門檢查和試驗
|
|
JB/T 8691-98
|
GB/T 15188.2-94
|
GB/T 9113-2000
|
GB/T 13927-92
|
五、電動漿液閘閥 主要性能規范
|
公稱壓力(MPa)
|
密封試驗
|
殼體試驗
|
工作溫度（℃）
|
適用介質
|
|
0.6MPa
|
0.66MPa
|
0.9MPa
|
-10℃～120℃
|
泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質
|
|
1.0MPa
|
1.5MPa
|
1.5MPa
|
六、電動漿液閘閥 主要外形尺寸
|
口徑
|
結構長度
|
外徑
|
中心孔
|
中心高度
|
|
0.6MPa
|
1.0MPa
|
|
50
|
48
|
48
|
125
|
100
|
600
|
|
65
|
48
|
48
|
145
|
120
|
670
|
|
80
|
50
|
50
|
160
|
135
|
680
|
|
100
|
50
|
50
|
180
|
155
|
700
|
|
125
|
50
|
50
|
210
|
185
|
720
|
|
150
|
60
|
60
|
240
|
210
|
790
|
|
200
|
60
|
60
|
295
|
265
|
850
|
|
250
|
70
|
70
|
350
|
320
|
1100
|
|
300
|
70
|
80
|
400
|
368
|
1180
|
|
350
|
80
|
90
|
460
|
428
|
1280
|
|
400
|
80
|
120
|
515
|
482
|
1460
|
|
450
|
90
|
120
|
565
|
532
|
1600
|
|
500
|
90
|
130
|
620
|
585
|
1800
|
|
600
|
140
|
140
|
725
|
685
|
2100
|
|
700
|
140
|
140
|
840
|
800
|
2300
|
|
800
|
190
|
190
|
950
|
905
|
2500
|
|
900
|
203
|
203
|
1050
|
1005
|
2700
|
|
1000
|
216
|
216
|
1160
|
1115
|
2900
|
|
1200
|
254
|
254
|
1380
|
1325
|
3400
|
七、電動漿液閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
