ZAJW電動通風調節蝶閥
一、電動通風蝶閥 產品概述
本公司的D941W電動通風蝶閥由角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。電動通風蝶閥主要應用于冶金、電站石油、化工等部門。適用于工業、冶金、煙氣除塵、等管道作通風調節介質流量之用。
電動通風調節蝶閥(也稱電動風量調節蝶閥)是采用電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，不需要另配伺服放大器，輸入控制信號（4～20mADC或1～5VDC）及單相電源就可控制運轉。電動通風調節蝶閥具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。
|
|
|
電動通風蝶閥
|

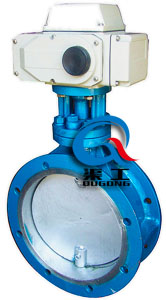

電動通風調節蝶閥 (電動風量調節蝶閥)
|
二、電動通風蝶閥 主要技術參數
|
公稱通徑mm
|
50～1200
|
|
公稱壓力(MPa)
|
PN0.1、0.25、0.6、1.0
|
|
介質溫度℃
|
-40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊）
|
|
轉角范圍
|
0-90度
|
|
流量特性
|
近似百分比
|
|
法蘭標準
|
GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
三、電動通風蝶閥 執行器參數及特點(HR系列)
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；有要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
（1）功能良好：智能型、調節型、開關式。
（2）體積小巧：體積相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用良好的計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確的定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列。≥DN600口徑閥門一般采用380VAC電動執行器。
四、電動通風蝶閥 主要性能指標
|
項 目
|
指 標 值
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.0
|
|
死區%
|
3.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
+2.5
|
|
允許泄漏量1/h
|
2×10-2×閥額定容量
|
五、電動通風蝶閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼(卷焊焊接)、不銹鋼(卷焊加工)
|
|
蝶板
|
碳鋼、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
PTFE、柔性石墨
|
六、電動通風蝶閥 外形圖
|
|
|

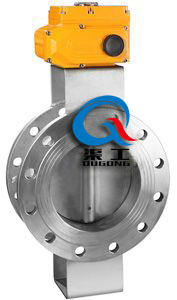

電動通風蝶閥
|
電動通風調節蝶閥
|
七、電動通風蝶閥 安裝連接尺寸
|
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
90
|
90
|
100
|
115
|
130
|
140
|
150
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
500
|
550
|
|
H
|
63
|
70
|
83
|
105
|
115
|
137
|
164
|
206
|
230
|
248
|
289
|
320
|
343
|
413
|
478
|
525
|
585
|
640
|
|
H1
|
530
|
530
|
565
|
600
|
640
|
705
|
775
|
945
|
1070
|
1140
|
1210
|
1335
|
1415
|
1605
|
1844
|
2040
|
2255
|
2388
|
|
D
|
140
|
160
|
190
|
210
|
240
|
265
|
320
|
375
|
440
|
490
|
540
|
595
|
645
|
755
|
860
|
975
|
10755
|
1175
|
|
D1
|
110
|
130
|
150
|
170
|
200
|
225
|
280
|
335
|
395
|
445
|
495
|
550
|
600
|
705
|
810
|
920
|
1020
|
1120
|
|
n-φd
|
4-14
|
4-14
|
4-18
|
4-18
|
8-18
|
8-18
|
12-18
|
12-22
|
12-22
|
16-22
|
16-22
|
20-22
|
20-26
|
24-26
|
24-30
|
24-30
|
24-30
|
28-30
|
八、電動通風蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
