一、800X壓差旁通平衡閥 產品概述
本公司的800X壓差平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。壓差平衡閥可增加系統的利用率，保持壓差的準確互定直，并可大限度地減少系統的噪音，以及過大壓差對設備造成的損壞。
|
|
|---|---|
| 800X壓差旁通平衡閥 | 800X壓差旁通平衡閥 (結構圖) |
二、800X壓差旁通平衡閥 工作原理
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增加，主閥控制室壓力下降，主閥開度增加，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增加。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
三、800X壓差旁通平衡閥 主要技術參數
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 水 |
0～80(隔膜式) 0～200(活塞式) |
| 1.6 | 1.76 | 2.4 | ||
| 2.5 | 2.75 | 3.75 |
四、800X壓差旁通平衡閥 外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |

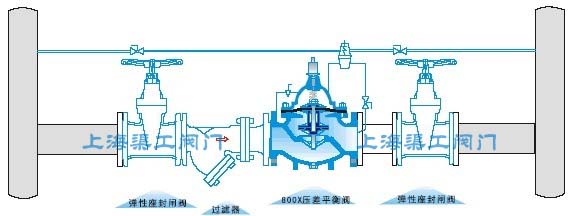

五、800X壓差旁通平衡閥 安裝示意圖
|
|---|
六、800X壓差旁通平衡閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
