一、三通全銅旋塞閥 產品概述
X44T三通全銅旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路。適用范圍城建、化工、冶金、石油、食品、飲料。
|
|
|---|---|

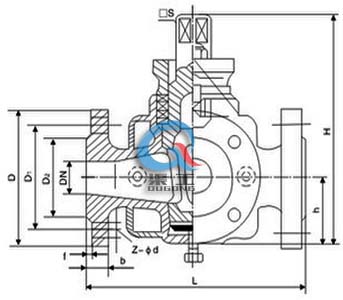

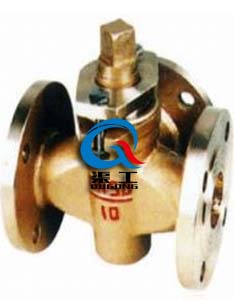

| X44T三通全銅旋塞閥 | X44T三通全銅旋塞閥 (尺寸圖) |
二、三通全銅旋塞閥 主要性能規范
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
| X44W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸氣、油品 | ≤100 |
三、三通全銅旋塞閥 主要零件材料
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
|---|---|---|---|---|
| X44W-10T | 鑄銅 | 鑄銅 | 鑄銅 |
油浸石棉盤根 柔性石墨 |
四、三通全銅旋塞閥 主要連接尺寸
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | z-φd | □s | h | H | ||
| 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
| 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
| 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8╳φ23 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8╳φ23 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
五、三通全銅旋塞閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通全銅旋塞閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
