X47W/F美標倒裝油封旋塞閥
一、美標倒裝油封旋塞閥 產品概述
本公司的X47W/F美標壓力平衡式倒裝油密封旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、化肥、電力行業等多種工況的管路上，切斷或接通管路介質。倒裝油密封旋塞閥的閥體和密封面間設有油槽，可通過油嘴向閥座注入密封油脂，增加密封性能。倒裝油密封旋塞閥的零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，可達到工程需要。
|
|
|
X47W/F美標倒裝油封旋塞閥
|

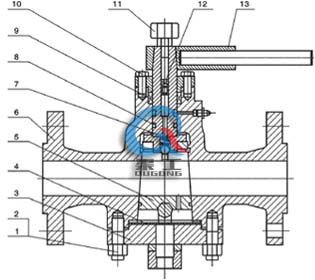

X47W/F美標倒裝油封旋塞閥 (結構圖)
|
二、美標倒裝油封旋塞閥 產品概述
1、美標旋塞閥產品結構合理、密封良好、性能優良、造型美觀；
2、美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；
3、閥體和密封面間設有油槽，可通過油嘴向閥座注入密封油脂，增加密封性能；
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，可達到工程需要。
三、美標倒裝油封旋塞閥 主要設計標準
|
設計制造標準
|
API599、API6D
|
|
結構長度標準
|
ASME B16.10
|
|
連接法蘭標準
|
ASME B16.5
|
|
壓力溫度等級
|
ASME B16.34
|
|
試驗檢驗標準
|
API 598
|
四、美標倒裝油封旋塞閥 主要性能規范
|
公稱壓力(LB)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
|
150
|
3.0
|
2.2
|
≤180℃
|
水、蒸汽、煤氣、 油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
五、美標倒裝油封旋塞閥 主要零件材料
|
序號
|
名稱
|
材質
|
|
1
|
雙頭螺栓
|
ASTM A194-2H、A194-8、A194-8M
|
|
2
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
|
3
|
閥蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
|
5
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
6
|
閥體
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
7
|
閥桿
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
8
|
“O”型圈
|
丁腈橡膠NBR
|
|
9
|
填料
|
柔性石墨
|
|
10
|
填料壓蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
11
|
加油嘴
|
/
|
|
12
|
止回閥
|
/
|
|
13
|
手柄
|
ASTM A47-32510、A216 WCB
|
六、美標倒裝油封旋塞閥 產品概述
|
|
|

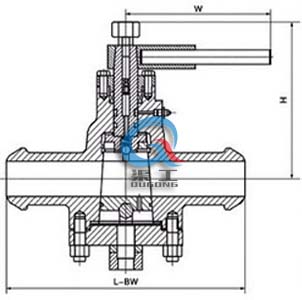

X47W/F美標倒裝油封旋塞閥 (焊接式尺寸圖)
|

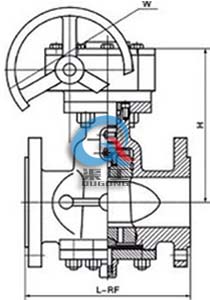

X47W/F美標倒裝油封旋塞閥 (法蘭式尺寸圖)
|
七、美標倒裝油封旋塞閥 主要連接尺寸
|
型號
|
X47-150LB
|
|
壓力等級
|
150LB
|
|
口徑Size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
180
|
180
|
185
|
200
|
210
|
215
|
250
|
270
|
300
|
340
|
365
|
400
|
450
|
510
|
590
|
|
W
|
400
|
400
|
500
|
500
|
600
|
600
|
820
|
820
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量
|
10
|
12
|
14
|
17
|
19
|
21
|
29
|
33
|
48
|
75
|
98
|
125
|
171
|
230
|
370
|
|
型號
|
X47-300LB
|
|
壓力等級
|
300LB
|
|
口徑Size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
180
|
180
|
185
|
200
|
210
|
215
|
250
|
270
|
300
|
340
|
365
|
400
|
450
|
510
|
590
|
|
W
|
400
|
400
|
500
|
600
|
600
|
820
|
1000
|
1000
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量
|
12
|
14
|
16
|
19
|
21
|
24
|
31
|
36
|
61
|
86
|
130
|
190
|
255
|
380
|
560
|
|
型號
|
X47-600LB
|
|
壓力等級
|
600LB
|
|
口徑Size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
180
|
180
|
185
|
200
|
210
|
215
|
250
|
270
|
300
|
340
|
365
|
400
|
450
|
510
|
590
|
|
W
|
400
|
400
|
500
|
500
|
600
|
600
|
820
|
820
|
300
|
300
|
320
|
320
|
350
|
380
|
380
|
|
重量
|
14
|
16
|
18
|
20
|
24
|
29
|
35
|
47
|
91
|
129
|
210
|
320
|
660
|
920
|
1250
|
八、美標倒裝油封旋塞閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的美標倒裝油封旋塞閥型號，請按型號直接向我司銷售部訂購。
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
