J41H國標法蘭截止閥
一、手動法蘭截止閥 產品概述
手動國標法蘭截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、化肥、電力行業等多種工況的管路上，切斷或接通管路介質。國標法蘭截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
|
|
|---|---|

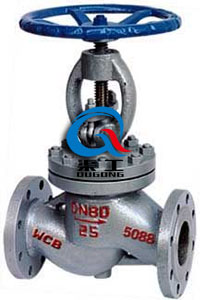

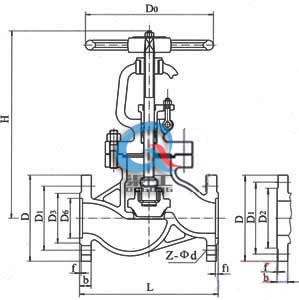

| 國標法蘭截止閥(手動法蘭截止閥) | 國標法蘭截止閥(尺寸圖) |
二、手動法蘭截止閥 結構特點
1、選材考究，符合相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，不易磨損、能耐受高溫、耐腐蝕、抗擦傷性能好，使用壽命較長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用多種配管法蘭標準及法蘭密封面型式，適用于多種工程需要及用戶要求。
6、閥體材料品種多，填料、墊片可根據實際工況或用戶要求合理選配，能適用于多種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封好，換填料可在不停機情況下進行，方便快捷，不影響系統運行。
三、手動法蘭截止閥 應用規范
| 設計與制造 | GB/T12235 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
四、手動法蘭截止閥 主要零件材料及通途
| 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度(≤℃) |
|---|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti+Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 | |
| ZGlCrl8Ni2Mo2Ti | CF8M+Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE |
磷酸類、 堿類、混酸 |
200 | |
| ZG00Crl7Nil4M02 | CF3M+Stellite12 | Stel1ite6 | 316L | PTFE | 磷酸類、尿素、甲銨液 | 200 | |
| ZGlCr5MO | ZGlCr5MO+Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
五、手動法蘭截止閥 主要外形尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 標準值 | 參考值 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | D0 | H | 質量 | ||
| 1．6 | 15 | 130 | 95 | 65 | 45 | / | 16 | 2 | / | 4-φ14 | 218 | 120 | 5．2 |
| 20 | 150 | 105 | 75 | 55 | / | 16 | 2 | / | 4-φ14 | 258 | 140 | 7．1 | |
| 25 | 160 | 115 | 85 | 65 | / | 16 | 2 | / | 4-φ14 | 275 | 160 | 7．4 | |
| 32 | 180 | 135 | 100 | 78 | / | 18 | 2 | / | 4-φ18 | 280 | 180 | 8．5 | |
| 40 | 200 | 145 | 110 | 85 | / | 18 | 3 | / | 4-φ18 | 330 | 200 | 12．5 | |
| 50 | 230 | 160 | 125 | 100 | / | 18 | 3 | / | 4-φ18 | 350 | 240 | 20 | |
| 65 | 290 | 180 | 145 | 120 | / | 18 | 3 | / | 4-φ18 | 400 | 280 | 25 | |
| 80 | 310 | 195 | 160 | 135 | / | 20 | 3 | / | 8-φ18 | 355 | 280 | 35 | |
| 100 | 350 | 215 | 180 | 155 | / | 22 | 3 | / | 8-φ18 | 415 | 320 | 50 | |
| 125 | 400 | 245 | 210 | 185 | / | 24 | 3 | / | 8-φ18 | 460 | 360 | 75 | |
| 150 | 480 | 280 | 240 | 210 | / | 24 | 3 | / | 8-φ23 | 510 | 400 | 100 | |
| 200 | 600 | 335 | 295 | 265 | / | 26 | 3 | / | 12-φ23 | 710 | 400 | 210 | |
| 250 | 650 | 405 | 355 | 320 | / | 30 | 3 | / | 12-φ23 | 786 | 450 | 446 | |
| 300 | 750 | 460 | 410 | 375 | / | 30 | 3 | / | 12-φ23 | 925 | 500 | 648 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | / | 16 | 2 | / | 4-φ14 | 120 | 218 | 5.2 |
| 20 | 150 | 105 | 75 | 55 | / | 16 | 2 | / | 4-φ14 | 140 | 258 | 7．0 | |
| 25 | 160 | 115 | 85 | 65 | / | 16 | 2 | / | 4-φ14 | 160 | 275 | 7．4 | |
| 32 | 180 | 135 | 100 | 78 | / | 18 | 2 | / | 4-φ18 | 180 | 280 | 8．5 | |
| 40 | 200 | 145 | 110 | 85 | / | 18 | 3 | / | 4-φ18 | 200 | 330 | 12．5 | |
| 50 | 230 | 160 | 125 | 100 | / | 20 | 3 | / | 4-φ18 | 240 | 350 | 16 | |
| 65 | 290 | 180 | 145 | 120 | / | 22 | 3 | / | 8-φ18 | 250 | 345 | 22 | |
| 80 | 310 | 195 | 160 | 135 | / | 22 | 3 | / | 8-φ18 | 250 | 360 | 33 | |
| 100 | 350 | 230 | 190 | 160 | / | 24 | 3 | / | 8-φ23 | 320 | 370 | 18 | |
| 125 | 400 | 270 | 220 | 188 | / | 28 | 3 | / | 8-φ25 | 320 | 480 | 85 | |
| 150 | 480 | 300 | 250 | 218 | / | 30 | 3 | / | 8-φ25 | 320 | 598 | 105 | |
| 200 | 600 | 360 | 310 | 278 | / | 34 | 3 | / | 12-φ25 | 400 | 702 | 178 | |
| 250 | 622 | 425 | 370 | 332 | / | 36 | 3 | / | 12-φ30 | 400 | 782 | 446 | |
| 300 | 698 | 485 | 430 | 390 | / | 40 | 4 | / | 16-φ30 | 500 | 880 | 456 | |
| 4．0 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 3-φ14 | 120 | 233 | 5．4 |
| 20 | 150 | 105 | 75 | 55 | 5l | 16 | 2 | 4 | 3-φ14 | 140 | 275 | 7．0 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 3-φ14 | 160 | 285 | 8．85 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-φ18 | 180 | 302 | 11．8 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-φ18 | 200 | 355 | 16．5 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 200 | 350 | 23 | |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 250 | 400 | 28 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 250 | 430 | 33 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 320 | 465 | 53 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 320 | 505 | 93 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 320 | 611 | 115 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 400 | 722 | 210 | |
| 6．4 | 15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4 | 4-φ14 | 140 | 195 | 10 |
| 20 | 190 | 125 | 90 | 68 | 5l | 20 | 2 | 4 | 4-φ18 | 160 | 228 | 13 | |
| 25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4 | 4-φ18 | 180 | 275 | 14．5 | |
| 32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-φ23 | 200 | 325 | 19 | |
| 40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4 | 4-φ23 | 240 | 360 | 25 | |
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ23 | 200 | 410 | 35 | |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ23 | 250 | 450 | 48 | |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-φ23 | 250 | 485 | 56 | |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4．5 | 8-φ25 | 320 | 537 | 125 | |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4．5 | 8-φ30 | 320 | 590 | 136 | |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4．5 | 8-φ34 | 320 | 646 | 157 | |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4．5 | 12-φ34 | 400 | 756 | 256 | |
| 10．0 | 15 | 170 | 105 | 75 | 55 | 35 | 20 | 2 | 6．5 | 4-φ14 | 140 | 202 | l1 |
| 20 | 190 | 125 | 90 | 68 | 45 | 22 | 2 | 6．5 | 4-φ18 | 160 | 228 | 13．2 | |
| 25 | 210 | 135 | 100 | 78 | 50 | 24 | 2 | 6．5 | 4-φ18 | 180 | 250 | 14 | |
| 32 | 230 | 150 | 110 | 82 | 65 | 24 | 2 | 6．5 | 4-φ23 | 220 | 326 | 15 | |
| 40 | 260 | 165 | 125 | 95 | 75 | 26 | 3 | 6．5 | 4-φ23 | 240 | 359 | 29 | |
| 50 | 300 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-φ25 | 280 | 414 | 49 | |
| 65 | 340 | 220 | 170 | 138 | 110 | 32 | 3 | 4 | 8-φ25 | 320 | 464 | 65 | |
| 80 | 380 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-φ30 | 400 | 547 | 95 | |
| 100 | 430 | 265 | 210 | 172 | 150 | 38 | 3 | 4．5 | 8-φ30 | 450 | 621 | 115 | |
| 125 | 500 | 310 | 250 | 210 | 176 | 42 | 3 | 4．5 | 8-φ34 | 450 | 732 | 149 | |
| 150 | 550 | 350 | 290 | 250 | 204 | 46 | 3 | 4．5 | 12-φ34 | 500 | 840 | 310 | |
| 200 | 650 | 430 | 360 | 312 | 260 | 54 | 3 | 4．5 | 12-φ4l | 550 | 925 | 590 | |
| 16．0 | 15 | 170 | 110 | 75 | 52 | 35 | 24 | 2 | 6．5 | 4-φ18 | 140 | 148 | 12．2 |
| 20 | 190 | 130 | 90 | 62 | 45 | 26 | 2 | 6．5 | 4-φ23 | 160 | 156 | 15 | |
| 25 | 210 | 140 | 100 | 72 | 50 | 28 | 2 | 6．5 | 4-φ23 | 180 | 175 | 17 | |
| 32 | 230 | 165 | 115 | 85 | 65 | 30 | 2 | 6．5 | 4-φ25 | 220 | 200 | 21．4 | |
| 40 | 260 | 175 | 125 | 92 | 75 | 32 | 3 | 6．5 | 4-φ27 | 240 | 231 | 32 | |
| 50 | 300 | 215 | 165 | 132 | 88 | 36 | 3 | 4 | 8-φ25 | 280 | 432 | 54 | |
| 65 | 340 | 245 | 190 | 152 | 110 | 44 | 3 | 4 | 8-φ30 | 320 | 483 | 79 | |
| 80 | 380 | 260 | 205 | 168 | 121 | 46 | 3 | 4 | 8-φ30 | 400 | 590 | 115 | |
| 100 | 430 | 300 | 240 | 200 | 150 | 48 | 3 | 4．5 | 8-φ34 | 450 | 72l | 180 | |
六、手動法蘭截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
