J41Y-P54/170V高溫高壓截止閥
一、高溫高壓截止閥 產品概述
本公司的高溫高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高溫高壓截止閥閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。高溫高壓截止閥只適用于全開和全關，不允許作調節和節流。高溫高壓截止閥一般適用于耐溫要求較高，比如在500-600度以內，且壓力在30MPa以內的官道上安裝。
|
|
|---|---|

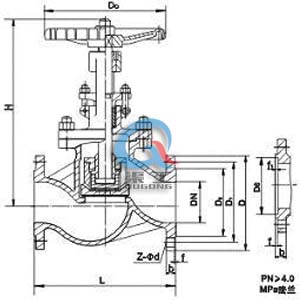

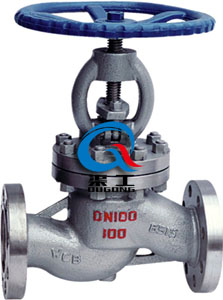

| 高溫高壓截止閥 | 高溫高壓截止閥 結構尺寸圖 |
二、高溫高壓截止閥 執行標準
| 設計與制造 | GB/T 122235 |
|---|---|
| 結構長度 | GB/T 12221 |
| 法蘭尺寸 | GB/T 9113 JB/T 79 |
| 壓力-溫度 | GB/T 9131 |
| 試驗-檢驗 | GB/T13927 JB/T9092 |
三、高溫高壓截止閥 性能規范
| 公稱壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 強度試驗(MPa) | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗(MPa) | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 上密封試驗(MPa) | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 氣密封試驗(MPa) | 0.5-0.7 | |||||
四、高溫高壓截止閥 主要零件材料及性能
| 體、蓋、板 | 閥桿 | 密封面 | 墊片 | 填料 | 工作溫度℃ | 適用介質 |
|---|---|---|---|---|---|---|
| WCB | 2Cr13 |
13Cr STL 木體材料 尼龍 |
增強柔性石墨 13Cr/柔性石墨 08軟鋼 0Cr18Ni9Ti PTFE |
柔性石墨 增強柔性石墨 |
≤425 |
水 蒸汽 油品 |
| WC1 |
38CrMoAl 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| C5 C12 | ≤540 | |||||
| ZGCr5Mo | ≤200 | 硝酸類 | ||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||
| ≤200 | 醋酸類 |
五、高溫高壓截止閥 外形連接尺寸
| 4.0MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 | 重量Kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 凹凸法蘭 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I | 20 | 150 | 105 | 75 | 51 | 16 | 4-14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 58 | 16 | 4-14 | 285 | 160 | 9 | |
| 32 | 180 | 135 | 100 | 66 | 18 | 4-18 | 302 | 180 | 12 | |
| 40 | 200 | 145 | 110 | 76 | 18 | 4-18 | 355 | 200 | 17 | |
| 50 | 230 | 160 | 125 | 88 | 20 | 4-18 | 373 | 240 | 24 | |
| 65 | 290 | 180 | 145 | 110 | 22 | 8-18 | 408 | 280 | 33 | |
| 80 | 310 | 195 | 160 | 121 | 22 | 8-18 | 436 | 320 | 44 | |
| 100 | 350 | 230 | 190 | 150 | 24 | 8-23 | 480 | 360 | 60 | |
| 125 | 400 | 270 | 220 | 176 | 28 | 8-25 | 588 | 400 | 90 | |
| 150 | 480 | 300 | 250 | 204 | 30 | 8-25 | 611 | 400 | 100 | |
| 200 | 533 | 375 | 320 | 260 | 38 | 12-30 | 720 | 400 | 190 | |
| 6.4MPa | 20 | 190 | 125 | 90 | 51 | 20 | 4-18 | 228 | 160 | 13 |
| 凹凸法蘭 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I | 25 | 210 | 135 | 100 | 58 | 22 | 4-18 | 275 | 180 | 15 |
| 32 | 230 | 150 | 110 | 66 | 24 | 4-23 | 325 | 200 | 19 | |
| 40 | 260 | 165 | 125 | 76 | 24 | 4-23 | 360 | 240 | 25 | |
| 50 | 300 | 175 | 135 | 88 | 26 | 4-23 | 410 | 280 | 35 | |
| 65 | 340 | 200 | 160 | 110 | 28 | 8-23 | 450 | 320 | 48 | |
| 80 | 380 | 210 | 170 | 121 | 30 | 8-23 | 485 | 360 | 56 | |
| 100 | 430 | 250 | 200 | 150 | 32 | 8-25 | 537 | 400 | 125 | |
| 125 | 500 | 295 | 240 | 176 | 36 | 8-30 | 631 | 400 | 130 | |
| 150 | 550 | 340 | 280 | 204 | 38 | 8-34 | 646 | 450 | 160 | |
| 200 | 650 | 405 | 345 | 260 | 44 | 12-34 | 813 | 500 | 285 | |
| 10.0MPa | 10 | 170 | 100 | 70 | 35 | 20 | 4-14 | 198 | 120 | 6 |
| 凹凸法蘭 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I | 15 | 170 | 105 | 75 | 40 | 20 | 4-14 | 202 | 140 | 11 |
| 20 | 190 | 125 | 90 | 51 | 22 | 4-18 | 228 | 160 | 13 | |
| 25 | 210 | 135 | 100 | 58 | 24 | 4-18 | 250 | 180 | 14 | |
| 32 | 230 | 150 | 110 | 66 | 24 | 4-23 | 326 | 220 | 16 | |
| 40 | 260 | 165 | 125 | 76 | 26 | 4-23 | 359 | 240 | 30 | |
| 50 | 300 | 195 | 145 | 88 | 28 | 4-25 | 414 | 280 | 50 | |
| 65 | 340 | 220 | 170 | 110 | 32 | 8-25 | 434 | 320 | 65 | |
| 80 | 380 | 230 | 180 | 121 | 34 | 8-25 | 547 | 400 | 100 | |
| 100 | 430 | 265 | 210 | 150 | 38 | 8-30 | 621 | 450 | 116 | |
| 125 | 500 | 310 | 250 | 176 | 42 | 8-34 | 732 | 450 | 150 | |
| 150 | 550 | 350 | 290 | 204 | 46 | 12-34 | 840 | 500 | 300 | |
| 200 | 650 | 430 | 360 | 260 | 54 | 12-41 | 925 | 550 | 600 | |
| 16.0 | 15 | 170 | 110 | 75 | 40 | 24 | 4-18 | 148 | 140 | 12 |
| 環槽法蘭 RTJ J41H J41Y J41W 160 160P 160R 160I | 20 | 190 | 130 | 90 | 51 | 26 | 4-23 | 156 | 160 | 15 |
| 25 | 210 | 140 | 100 | 58 | 28 | 4-23 | 175 | 180 | 17 | |
| 32 | 230 | 165 | 115 | 66 | 30 | 4-25 | 200 | 200 | 21 | |
| 40 | 260 | 175 | 125 | 76 | 32 | 4-27 | 231 | 240 | 31 | |
| 50 | 300 | 215 | 165 | 88 | 36 | 8-25 | 262 | 250 | 53 | |
| 65 | 340 | 245 | 190 | 110 | 44 | 8-30 | 303 | 320 | 70 | |
| 80 | 380 | 260 | 205 | 121 | 46 | 8-30 | 341 | 400 | 100 | |
| 100 | 430 | 300 | 240 | 150 | 48 | 8-34 | 485 | 450 | 120 |
六、高溫高壓截止閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
