一、手動排渣閘閥 產品概述
排渣閘閥適用于工作壓力 1.6~6.4MPa，工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
|
|---|

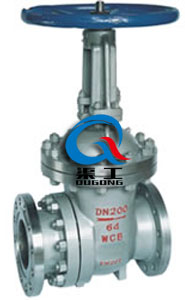

| 手動排渣閘閥 |
二、手動排渣閘閥 產品結構及特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封，性能優良。
3、密封副材料為耐受磨損陶瓷或耐受磨損合金，可耐受磨損性好、耐擦、摩擦力小、密封優良。
4、閥體出口流道結型合理，不存渣，便于啟閉，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦性。
6、中大口徑設置滾動軸承，啟閉方便。
三、手動排渣閘閥 主要零件材質
| 閥體 | 閥 蓋 | 支 架 | 閘 板 | 閥 桿 | 閥 座 | 密封圈 | 填 料 | 閥桿螺母 |
|---|---|---|---|---|---|---|---|---|
| WCB | WCB | WCB | WCB+耐磨合金 | 2Cr13 | WCB+可耐受磨損合金 | 加強柔性石墨 | 加強柔性石墨 | ZCuA110Fe3 |
四、手動排渣閘閥 采用標準
| 設計與制造 | GB12234 GB3595 |
|---|---|
| 結構長度 | GB12221 |
| 壓力溫度等級 | GB9131 JB/T74 HG20604 |
| 連接法蘭 | JB/T79 GB9113 HG20593-20635 |
| 試驗與檢驗 | GB13927 JB/T9092 |
五、手動排渣閘閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
