一、金屬硬密封球閥 產品概述
本公司的Q41H金屬硬密封球閥閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕便。球體及閥座采用硬化處理，密封面不擦傷。手動硬密封球閥具有雙向密封功能。主要用途：金屬硬密工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的多種管路上，用于截斷或接通管路中的介質，選用不同的材質，金屬硬密封球閥可分別適用于水、蒸汽、油品、氧化性介質、尿素等多種介質。
|
|
|

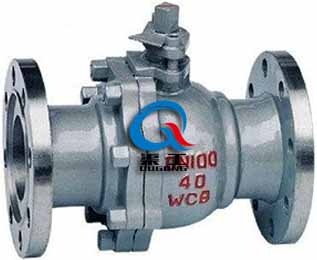

金屬硬密封球閥
|
金屬硬密封球閥 (結構圖)
|
二、金屬硬密封球閥 結構特點
1、閥座：聚多年球閥制造經驗而設計的閥座，使閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍大。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而使手柄指示的開關狀態與閥相同。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，使閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防受壓飛出，同時可在火災后，與閥體形成金屬接觸，使閥桿密封。
三、金屬硬密封球閥 設計規范
|
設計制造標準
|
GB/T 21385-2008
|
|
結構長度標準
|
B/T 12221-2005
|
|
連接法蘭標準
|
GB/T 9113、ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3406
|
|
壓力溫度等級
|
GB/T 12224-2005
|
|
試驗檢驗標準
|
GB/T 13927-2008
|
四、金屬硬密封球閥 主要零件材料
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
GB(國標)
|
ASTM(美標)
|
GB(國標)
|
ASTM(美標)
|
|
1
|
閥體
|
WCB
|
A216-WCB
|
8
|
彈簧
|
60Si2Mn
|
AISI 9260
|
|
2
|
密封圈
|
柔性石墨
|
柔性石墨
|
9
|
墊片
|
柔性石墨+不銹鋼
|
B12.10-304/F.G
|
|
3
|
閥座
|
1Cr18Ni9Ti
|
304
|
10
|
填料
|
柔性石墨
|
柔性石墨
|
|
4
|
球體
|
1Cr13
|
A276-420
|
11
|
填料壓蓋
|
WCB
|
A216-WCB
|
|
5
|
螺母
|
35
|
A194-2H
|
12
|
擋圈
|
65Mn
|
AISI 1066
|
|
6
|
螺柱
|
35CrMoA
|
A193-B7
|
13
|
閥桿
|
1Cr13
|
A276-410
|
|
7
|
座墊
|
1Cr18Ni9Ti
|
304
|
14
|
螺釘
|
35
|
A193-B7
|
五、金屬硬密封球閥 性能規范
|
壓力等級
|
公稱壓力
|
磅級
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
400
|
600
|
|
試驗壓力
|
殼體試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.03
|
7.5
|
10.2
|
15.0
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
7.48
|
11.0
|
|
適用工況
|
適用介質
|
紙漿、漿料、粉塵及多種固體顆粒介質
|
|
適用溫度
|
-196~≤550℃
|
|
適用規范
|
設計制造按
|
GB12237-89 API60 JP17S-48
|
|
法蘭尺寸按
|
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214
|
|
結構長度按
|
GB12221-89 ANSI B16.0 JIS B2002
|
|
檢驗試驗按
|
JB/T9092-99 API598
|
六、金屬硬密封球閥 主要外形圖
|
|
|
金屬硬密封球閥 (蝸輪傳動)
|
手動硬密封球閥
|
七、金屬硬密封球閥 主要外形尺寸
PN1.6MPa外形尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
D、D1、D2
|
參照國家標準：GB/T9113、JB/T79、HG20594等相應標準執行生產
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
|
法蘭連接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN2.5MPa外形尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
|
法蘭連接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN4.0MPa外形尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
|
法蘭連接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN6.4MPa外形尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
|
法蘭連接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
