氣動調節閥的應用和注意事項

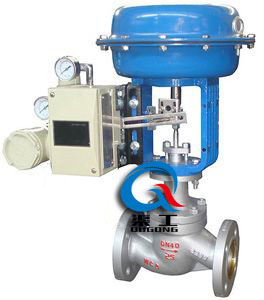

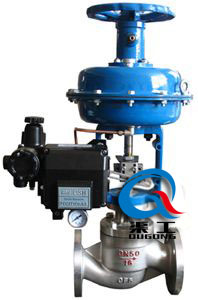

ZJHP氣動薄膜單座調節閥 (配HEP定位器)	ZJHP氣動薄膜單座調節閥 (配YT1000L定位器)

氣動調節閥的工作原理

　　氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快，不需另外再采取防爆措施。

氣動調節閥的分類和應用

　　氣動調節閥動作分氣開型和氣關型兩種。氣開型（Air to Open）是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。故有時氣開型閥門又稱故障關閉型（Fail to Close FC）。氣關型（Air to Close）動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作；空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型（Fail to Open FO）。氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
　　氣開氣關的選擇是根據工藝生產的安全角度出發來考慮。當氣源切斷時，調節閥是處于關閉位置安全還是開啟位置安全？舉例來說，一個加熱爐的燃燒控制，調節閥安裝在燃料氣管道上，根據爐膛的溫度或被加熱物料在加熱爐出口的溫度來控制燃料的供應。這時，宜選用氣開閥更安全些，因為一旦氣源停止供給，閥門處于關閉比閥門處于全開更合適。如果氣源中斷，燃料閥全開，會使加熱過量發生危險。又如一個用冷卻水冷卻的的換熱設備，熱物料在換熱器內與冷卻水進行熱交換被冷卻，調節閥安裝在冷卻水管上，用換熱后的物料溫度來控制冷卻水量，在氣源中斷時，調節閥應處于開啟位置更安全些，宜選用氣關式（即FO）調節閥。
　　氣開式改變?yōu)闅怅P(guān)式或氣關式改變?yōu)闅忾_式，如調節閥安裝有智能式閥門定位器，在現場可以很容易進行互相切換。
　　但也有一些場合，故障時不希望閥門處于全開或全關位置，操作不允許，而是希望故障時保持在斷氣前的原有位置處。這時，可采取一些其它措施，如采用保位閥或設置事故專用空氣儲缸等設施來確保。

氣動調節閥的使用注意事項

　　1、本閥應存放在干燥的室內，通路兩端必須堵塞。不準堆置存放
　　2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
　　3、本閥應安裝在水平管道上，必修垂直安裝。閥桿向上。
　　4、必修按圖示箭頭所指示介質流動方向進行安裝

本頁主要介紹氣動調節閥的工作原理，氣動調節閥應用，氣動調節閥使用時的注意事項，歡迎您來電咨詢氣動調節閥的詳細信息！
