D671X對夾式氣動蝶閥
一、氣動軟密封蝶閥 產品概述
本公司的D671X氣動軟密封蝶閥是由氣動執行器、橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。對夾式氣動蝶閥適用于溫度≤120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。氣動軟密封蝶閥其主要特點為:
（1）設計新穎、合理、結構緊，重量輕，啟閉快。
（2）操力矩小，操作方便，省力靈巧。
（3）可以任意位置安裝，維修方便。
（4）密封件可以更換，密封性能好達到雙向密封零泄漏。
（5）密封材料耐老化、耐腐蝕，使用壽命較長等特點。
|
|
|

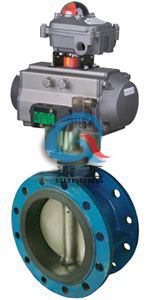

氣動軟密封蝶閥 (法蘭)
|

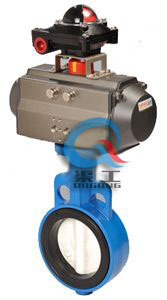

對夾式氣動蝶閥 (軟密封)
|
二、氣動軟密封蝶閥 主要設計標準
|
設計標準
|
GB/T12238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-2000；JB/T9092-1999
|
三、氣動軟密封蝶閥 執行器技術參數
|
公稱通徑DN(mm)
|
DN50～1000mm
|
|
公稱壓力(MPa)
|
PN1.0、1.6、2.5MPa
|
|
閥體形式
|
直通鑄造閥體
|
|
連接形式
|
法蘭式、對夾式
|
|
閥芯形式
|
蝶板式
|
|
密封填料
|
柔性石墨、聚四氟乙烯
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
控制方式
|
開關型(開關兩位控制)、調節型(4～20mA控制)
|
|
配置執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
四、氣動軟密封蝶閥 主要零件材料
|
零件名稱
|
主要材料
|
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨O
|
五、氣動軟密封蝶閥 主要性能規范
|
公稱通徑
|
DN（mm）
|
50～1000
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
氣動傳動
|
六、氣動軟密封蝶閥 密封材料和適用溫度
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
適用工作溫度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
七、氣動軟密封蝶閥 外形圖
|
|
|

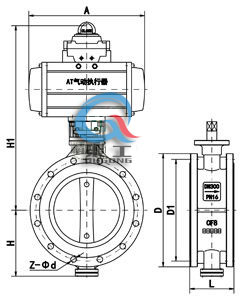

氣動軟密封蝶閥 (法蘭式)
|
對夾式氣動蝶閥 (軟密封)
|
八、氣動軟密封蝶閥 安裝連接尺寸
|
公稱通徑
|
結構長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
L1
|
H
|
H1
|
A
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
2
|
108
|
43
|
63
|
315
|
180
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
21/2
|
112
|
46
|
70
|
330
|
180
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
3
|
114
|
46
|
83
|
390
|
245
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
52
|
105
|
431
|
240
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
5
|
140
|
56
|
115
|
455
|
240
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
6
|
140
|
56
|
137
|
626
|
350
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
8
|
152
|
60
|
164
|
720
|
350
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
10
|
165
|
68
|
206
|
800
|
550
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
12
|
178
|
78
|
230
|
860
|
600
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
14
|
190
|
78
|
248
|
883
|
600
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
16
|
216
|
102
|
289
|
972
|
600
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
18
|
222
|
114
|
320
|
1043
|
750
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
20
|
229
|
127
|
343
|
1098
|
750
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
|
600
|
24
|
267
|
154
|
413
|
1236
|
750
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
28
|
430
|
165
|
478
|
1431
|
750
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
32
|
470
|
190
|
525
|
1488
|
750
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
36
|
510
|
203
|
620
|
1615
|
1250
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
40
|
550
|
216
|
725
|
1765
|
1500
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
|
1200
|
48
|
630
|
254
|
780
|
1976
|
1500
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
九、氣動軟密封蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動軟密封蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有疑問.您可以致電給我們！
